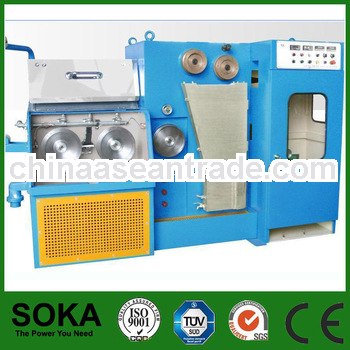

High effiency JD-24D super enamelled copper wire machine

Brand:aa

Product detail:

High effiency JD-24D super enamelled copper wire machine

Main Features:

 Doube motors, double frequency conversion, small slip.

 3-step DC annealing equipments.

 High efficiency.

Small footprint, easy to operate.

TECHNICAL PARAMETER



Machine model	JD--22DT	JD--24DT	JD--14DT
lnlet diameter	Φ0.8-Φ1.2	Φ0.5-Φ1.0	Φ0.8-Φ1.6
Outlet diameter	Φ0.10-Φ0.32	Φ0.08-Φ0.25	Φ0.25-Φ0.6
Max. speed	2000	2000	1200
Main machine power	15KW	11KW	15KW
Annealing Power	16KVA	16KVA	36KVA
Take-up Power	3.7KW	3.7KW	3.7KW
Annealing method	Three-section annealing
Suitable spool	Φ300	Φ300	Φ300
Correction system	Automatically control
Capacity of Take-up	50KG	50KG	50KG
Service voltage	380V
Brake	Electra mangentic brake
Machine dimension	2100L×1600W×1700H	2100L×1600W×1700H	2600L×1600W×1700H
Machine weight	3000	3000	3000

Usage

The machine is used for drawing coppewire.

 specifiation :

Inlet wire diameter :0.5-1.0mm

Outlet wire diameter :0.08-0.25mm

Double frequency conversion control 11+4KW

Line speed :33m/s(Max)

Vertical four shaft,Automatic tracking synchronous collection line

Annealer

Applicable line diameter:0.5-1.0mm bare copper wire

Winding shaft size :300mm/Max Or according to your size

Tubular furnace electric heating capacity to soften :64.5KW

Copper wire bake oven electric heating capatity:3KW

single wheel lead take wheel mechanomotive force:Torque motor1.2-1.8NM

Coiling tension:25kg.cm

 About the products

1 Dual inverter control and two motors type can precisely control the spool wire tension to reduce the slip ratio of wire to a minimum manner.

2 Drawing capstans arranged squarely to save space.

3 Continuous annealing machine control system control.

4 Convenient for maintain ,simple of word ,low noise ,energy saving.

5 Automatic annealing control eliminates hard wire scrap.
